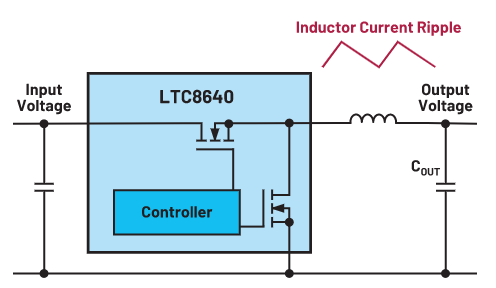

1.Acció de commutació dels dispositius de commutació: l'encesa i apagat de dispositius de commutació (com ara MOSFET, IGBT) dins d'una font d'alimentació de commutació genera canvis de voltatge i corrent d'alta-freqüència. Aquests canvis es transmeten a través de la sortida de la font d'alimentació, formant ondulació. Com més gran sigui la freqüència de commutació, més alta serà la freqüència de l'ondulatge.
2.ESR i ESL del condensador del filtre de sortida: la resistència en sèrie equivalent (ESR) i la inductància en sèrie equivalent (ESL) del condensador del filtre de sortida provoquen fluctuacions de tensió durant els processos de càrrega i descàrrega del condensador, generant així ondulació. Els valors ESR i ESL més grans donen lloc a una ondulació més gran.
3.Fluctuacions de la tensió d'entrada: les fluctuacions de la tensió d'entrada afecten la tensió de sortida mitjançant la funció de transferència de la font d'alimentació de commutació, provocant ondulacions en la tensió de sortida. Les fluctuacions de la tensió d'entrada poden originar-se per variacions de la xarxa o canvis en altres càrregues.
4.Canvis de corrent de càrrega: els canvis ràpids en el corrent de càrrega fan que el condensador del filtre de sortida es carregui i es descarregui més ràpidament, donant lloc a un augment de la ondulació. Com més ràpid canvia el corrent de càrrega, més gran serà la ondulació.
5.Interferència electromagnètica (EMI): les fonts d'alimentació de commutació generen interferències electromagnètiques durant el funcionament. Aquesta interferència es pot transmetre a través de la sortida de la font d'alimentació, formant ondulació. Les fonts d'EMI inclouen l'acció de commutació dels dispositius i la inductància de fuga dels transformadors.
6.Inestabilitat del bucle de control: si el bucle de control de la font d'alimentació de commutació no està dissenyat correctament, pot provocar oscil·lacions o fluctuacions en la tensió de sortida, manifestant-se com a ondulació. La inestabilitat del bucle de control pot sorgir de retards en la xarxa de retroalimentació o un disseny inadequat de la xarxa de compensació.
Mètodes per reduir la ondulació de la font d'alimentació de commutació
1. Optimitzeu el circuit d'accionament per a dispositius de commutació: optimitzant el circuit d'accionament per als dispositius de commutació, es poden reduir les pèrdues de commutació i els temps de commutació, reduint així la ondulació.
2.Seleccioneu condensadors de filtre amb ESR baix i ESL baix: escollir condensadors de filtre amb ESR baix i ESL baix redueix les fluctuacions de tensió generades durant els processos de càrrega i descàrrega del condensador, minimitzant així la ondulació.
3. Augmenta la capacitat del condensador del filtre de sortida: augmentar la capacitat del condensador del filtre de sortida ajuda a amortir les fluctuacions de la tensió de sortida, reduint així l'ondulatge.
4.Utilitzeu un filtre LC: afegir un filtre LC a la sortida pot atenuar encara més l'ondulació d'alta-freqüència, reduint la ondulació de la tensió de sortida.
5.Optimitzar el disseny del bucle de control: mitjançant l'optimització del disseny del bucle de control, es millora l'estabilitat i la velocitat de resposta del bucle de control, la qual cosa redueix les fluctuacions de voltatge de sortida i redueix la ondulació.
6.Escudat i filtre EMI: la implementació de tècniques de blindatge i filtrat per a EMI redueix l'impacte de la interferència electromagnètica en la tensió de sortida, minimitzant així la ondulació.
