Com resoldre el soroll EMI en els adaptadors d'alimentació de commutació

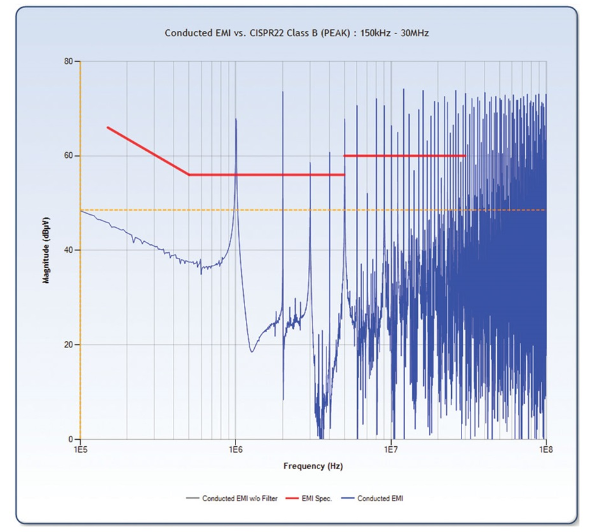

Hi ha dos tipus de soroll EMI a l'entrada d'un adaptador d'alimentació de commutació: soroll en mode-comú i soroll en mode-diferencial. El soroll EMI present entre les línies d'entrada de CA (100–240 V) i la presa de terra s'anomena soroll en mode comú-. Es pot considerar com un senyal d'interferència transmès al llarg de les línies d'entrada de CA amb el mateix potencial i la mateixa fase. D'altra banda, el soroll EMI existent entre les línies d'entrada de CA s'anomena soroll en mode-diferencial, que es pot veure com un senyal d'interferència transmès amb una diferència de fase de 180-graus entre les línies d'entrada de CA. El soroll en mode-comú és el corrent d'interferència que flueix des de les línies d'entrada de CA a la terra, mentre que el soroll en mode-diferencial és el corrent d'interferència que flueix entre les línies d'entrada de CA. El soroll EMI conduït a qualsevol línia d'entrada de l'adaptador d'alimentació de commutació es pot representar en termes de so{15}}comú i de mode diferencial, i aquests dos tipus de soroll EMI es poden tractar com a fonts EMI independents que s'han de suprimir per separat.

Existeixen diversos tipus de soroll elèctric tant a les xarxes elèctriques de 220 V/50 Hz com a generadors de CA de 115 V/400 Hz. Les línies elèctriques són la via principal per a l'EMI per entrar i sortir d'equips electrònics. A través de les línies elèctriques, la interferència de la xarxa pot entrar a l'adaptador d'alimentació de commutació, interrompent el seu funcionament normal. De la mateixa manera, les interferències generades per l'adaptador d'alimentació de commutació també es poden transmetre de nou a la xarxa a través de les línies elèctriques, provocant interferències amb altres dispositius elèctrics connectats a la xarxa. Per evitar ambdós escenaris, cal instal·lar un filtre de pas baix-a l'entrada de l'adaptador d'alimentació de commutació. Aquest filtre només permet que passin les freqüències de funcionament de l'equip (50 Hz, 60 Hz o 400 Hz), alhora que ofereix una atenuació significativa a les interferències de freqüències més altes-. Aquest tipus de filtre, dissenyat específicament per canviar productes d'adaptadors d'alimentació, es coneix com a filtre d'entrada EMI.

El filtre EMI d'un adaptador d'alimentació de commutació suprimeix les interferències tant en mode-diferencial com-comú. Tanmateix, a causa de les diferències en l'estructura del circuit, el nivell de supressió de la interferència en mode-diferencial i en mode-comú varia. Per tant, les especificacions tècniques del filtre inclouen la pèrdua d'inserció del mode-diferencial i la pèrdua d'inserció del mode-comú. Llevat que s'indiqui específicament com a permès per a un ús sense connexió a terra, tots els filtres de potència s'han de posar a terra, ja que els condensadors de derivació de mode comú-del filtre EMI només funcionen eficaçment quan estan connectats a terra.

El propi adaptador d'alimentació de commutació també és una font d'interferències EMI. Durant la conversió d'energia, l'adaptador d'alimentació de commutació funciona en un estat de commutació, el que el converteix en una forta font de soroll EMI. El soroll EMI generat cobreix un ampli rang de freqüències i té una intensitat elevada. Aquest soroll EMI també contamina l'entorn electromagnètic mitjançant la radiació i la conducció, afectant així el funcionament normal d'altres dispositius electrònics.

A més del circuit de conversió d'energia, l'estructura interna d'un adaptador d'alimentació de commutació inclou circuits de conducció, circuits de control, circuits de protecció i circuits de detecció de nivell d'entrada/sortida. Aquests circuits estan formats principalment per circuits integrats-generals o especialitzats. Quan el soroll EMI afecta els circuits analògics, degrada la relació senyal-a-soroll de transmissió del senyal. En casos greus, el senyal transmès pot ser aclaparat pel soroll EMI, cosa que fa que el funcionament normal sigui impossible. Quan el soroll EMI afecta els circuits digitals, pot provocar que el circuit es congeli o deixi de funcionar, provocant un mal funcionament del dispositiu electrònic. L'ús d'un filtre de soroll d'alimentació pot evitar eficaçment que l'adaptador d'alimentació no funcioni malament a causa d'interferències de soroll electromagnètic extern.

Una part del soroll EMI introduït per l'entrada de l'adaptador d'alimentació de commutació pot aparèixer a la sortida. Aquest soroll pot induir tensions al circuit de càrrega de l'adaptador d'alimentació, provocant mal funcionament del circuit o interferint amb la transmissió del senyal. Aquests problemes també es poden prevenir utilitzant filtres de soroll. Les funcions d'un filtre de potència inclouen:

1. Evitar que el soroll electromagnètic extern interfereixi amb el circuit de control del propi adaptador de corrent.

Les superfícies de tall d'una broca d'extrem vertical (són per fresar) es troben als seus costats, dissenyades per tallar horitzontalment, una broca (són per perforar) la superfície de tall està a la seva punta, dissenyada per tallar verticalment cap avall.

2. Evitar que el soroll electromagnètic extern interfereixi amb el funcionament de l'equip de càrrega connectat a l'adaptador de corrent.

3.Suprimir l'EMI generada pel propi adaptador de corrent.

4.Supressió EMI generada per altres dispositius i transmesa a través de l'adaptador de corrent.
